Түбірлерді тікелей байланыстыруға арналған нақты инженерлік нұсқаулық

1. Тікелей байланыстырушы түбірлік үрлегіштер: Негізгі тұжырымдама

2. Тікелей қосылған айналмалы оң орын ауыстыру механикасы

3. Белдікпен басқарылатын жүйелерге қарағанда өнімділік артықшылықтары

4. Орнату және туралау: ұзақ қызмет ету дәлдігі

5. Тікелей жетек қондырғыларына техникалық қызмет көрсету протоколдары

6. Критикалық өнеркәсіптік қолданбалар

7. Негізгі техникалық сипаттамалар және таңдау бойынша нұсқаулық

8. Жиі қойылатын сұрақтар (ЖҚС)

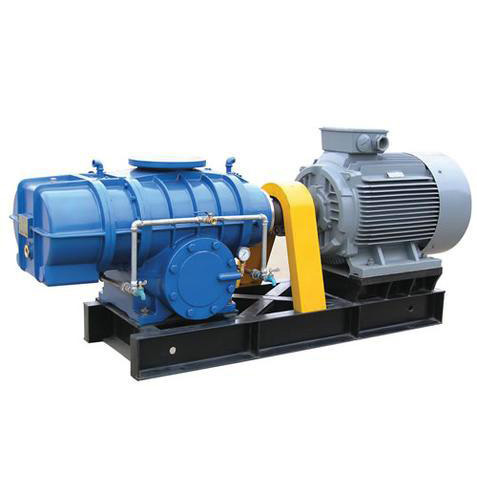

1. Тікелей қосылатын түбірлік үрлегіштер: Негізгі тұжырымдама

Ағынды суларды тазартудан пневматикалық тасымалдауға дейінгі сансыз өнеркәсіптік процестердің негізінде сенімді технология жатыр.Тікелей қосылатын түбірлік үрлегіштер. Белбеумен басқарылатын баламалардан айырмашылығы, бұл қондырғылар муфта арқылы қозғалтқыш пен үрлеу білігі арасындағы тікелей механикалық байланысқа ие. Қарапайым болып көрінетін бұл айырмашылық тиімділік, ұзақ мерзімділік және жұмыс тұрақтылығы бойынша үлкен артықшылықтар береді. Белдікті жою арқылы жүйе тозудың және энергияның жоғалуының ортақ нүктесін жояды, бұл тікелей қосылатын түбірлік үрлегіштерді сенімділік маңызды болып табылатын үздіксіз жұмыс істейтін қолданбалар үшін таңдаулы таңдауға айналдырады.

Бұл тікелей конфигурация қозғалтқыштың айналу жылдамдығының жұмыс доңғалақтарына дәл берілуін қамтамасыз етеді, бұл биологиялық тазартудағы аэрация немесе цемент зауыттарындағы материалды тасымалдау сияқты процестер үшін маңызды болып табылатын тұрақты, пульсациясыз ауа ағынын береді. Дизайн философиясы ең аз механикалық жоғалтуға және максималды жұмыс уақытына негізделген, сондықтан талап етілетін операциялық профильдері бар салалар дәстүрлі белдік жүйелерге қарағанда бұл жетек әдісін көбірек қолданады.

2. Тікелей қосылған айналмалы оң орын ауыстыру механикасы

Тікелей қосылатын түбірлік үрлегіштердәл өңделген корпус ішінде қарама-қарсы бағытта айналатын екі немесе үш лобты роторларды пайдалана отырып, оң орын ауыстыру принципі бойынша жұмыс істейді. Тікелей ілінісу бұл роторлардың металдың металға жанасуын болдырмайтын уақыттық берілістермен басқарылатын дәл синхрондауды қамтамасыз етеді. Лобтар айналу кезінде ауаның белгіленген көлемін қабылдау портында ұстайды және оны жүйе қысымына қарсы шығарылатын ағызу жағына тасымалдайды.

Негізгі механикалық артықшылық муфтаның өзінде жатыр. Көбінесе конустық құлыптау стиліндегі икемді муфта қозғалтқыш білігін үрлегіш білікке қосады, бұл моментті тиімді беру кезінде шамалы сәйкессіздіктерді сақтайды. Бұл тікелей жетек таспалы жүйелерге тән сырғуды болдырмайды, үрлегіштің оның жобаланған жылдамдығымен дәл жұмыс істеуін қамтамасыз етеді, бұл кепілдік берілген көлемдік ағын жылдамдығымен тікелей байланысты. Бұл сипаттама химиялық мөлшерлеу немесе сұйық қабаттағы реакторлар сияқты дәйекті, өлшенген ауа беруді қажет ететін процестер үшін өте маңызды.

3. Белдікпен басқарылатын жүйелерге қарағанда өнімділік артықшылықтары

Тікелей қосылатын түбірлік үрлегіштерді белбеумен басқарылатын аналогтарға қарағанда бағалау кезінде бірнеше өнімділік дифференциаторлары пайда болады. Біріншіден, тікелей муфта белдіктің тартылуын және тозуын болдырмайды, бұл техникалық қызмет көрсету жиілігін азайтып қана қоймай, сонымен қатар уақыт өте келе белдіктердің созылуына байланысты тиімділіктің біртіндеп жоғалуын болдырмайды. Екіншіден, белдік пен шкив жинағының болмауы қондырғының жалпы көлемін және салмағын азайтады, орнатуды және ықшам зауыт схемаларына біріктіруді жеңілдетеді.

Сонымен қатар, тікелей жетекті жүйелер діріл деңгейін төмендетеді және тыныш жұмыс істейді, бұл қауіпсіз және ыңғайлы жұмыс ортасына ықпал етеді. Төмендетілген механикалық күрделілік жүйенің жалпы сенімділігін арттыра отырып, аз компоненттердің істен шығуын білдіреді. Кеңістік шектеулі немесе үздіксіз, жоғары жүктемемен жұмыс қажет болатын қолданбаларда тікелей байланыстыру өнімділік тұрақтылығы мен өмірлік циклдің құнын ескеру тұрғысынан шешуші артықшылық береді.

4. Орнату және туралау: ұзақ өмір сүру үшін дәлдік

табысты орналастыруТікелей қосылатын түбірлік үрлегіштермұқият орнатуға, әсіресе біліктерді туралауға байланысты. Тіпті шамалы тураланбау шамадан тыс діріл, мойынтіректердің мерзімінен бұрын тозуы және муфтаның шаршауын тудыруы мүмкін. Өнеркәсіптің озық тәжірибелері муфталардың біліктерге сенімді қосылуын қамтамасыз ету үшін жиі басқарылатын қыздыруды қажет ететін кедергі қондырмасымен орнатуды талап етеді.

Дұрыс теңестіру ығысу және бұрыштық ауытқуларды тексеруді қамтиды. Оңтайлы қызмет ету мерзімі үшін муфталардағы жалпы индикатор көрсеткіші (TIR) ​​0,005 дюймден (0,13 мм) аспауы керек, ал муфталар беттерінің параллель ауытқуы 0,001 дюйм (0,03 мм) шегінде болуы керек. Бұған қоса, жұмыс кезінде біліктердің термиялық кеңеюін қамтамасыз ету үшін, үрлегіштің ішкі бөліктеріне зақым келтіруі мүмкін итеру жүктемесін болдырмас үшін, муфталар арасындағы дұрыс осьтік саңылауды орнату өте маңызды. Оң бұрау моментін беруді және алудың қарапайымдылығын қамтамасыз ету үшін конустық құлыптау стиліндегі муфтаны пайдалану ұсынылады.

5. Тікелей жетек қондырғыларына техникалық қызмет көрсету протоколдары

Тікелей қосылатын түбірлік үрлегіштер белбеумен басқарылатын қондырғыларға қарағанда жиі араласуды қажет етпесе де, құрылымдық техникалық қызмет көрсету кестесі маңызды. Негізгі назар аударылатын аймақтарға беріліс қорабы мен мойынтіректерді майлау, муфталарды тексеру және туралауды тексеру кіреді. Өндіруші ұсынған майлау материалын пайдаланып майды жүйелі түрде ауыстыру тісті берілістердің тозуын болдырмайды және біркелкі жұмысын қамтамасыз етеді.

Іліністерді кезеңді түрде тексеру тозу немесе жарықтар бар-жоғын визуалды тексеруді және бекіткіштерді белгіленген мәндерге қайта бұруды қамтуы керек. Діріл мониторингі теңгерімсіздіктің немесе тураланбаудың алғашқы белгілерін анықтайтын болжамды қызмет көрсету құралы ретінде қызмет ете алады. Оған қоса, кіретін ауа сүзгісінің таза және кедергісіз болуы роторларды бөлшектердің зақымдануынан қорғайды, таза, майсыз ауаның шығуын сақтайды, бұл желдеткіштерге тән.

• Күнделікті:Май деңгейін тексеріңіз, әдеттен тыс шуды тыңдаңыз, ағызу қысымы мен температурасын бақылаңыз.
• Ай сайын:Муфтаның тозуын тексеріңіз, туралануын тексеріңіз, ауа сүзгісін тазалаңыз.
• Тоқсан сайын:Беріліс майын ауыстырыңыз, мойынтіректерді тексеріңіз, барлық бекіткіштердің айналу моментін тексеріңіз.
• Жыл сайын:Ротор саңылауын өлшеуді және тығыздағышты ауыстыруды қоса алғанда, кешенді жөндеу.

6. Өнеркәсіптік маңызды қолданбалар

Тікелей қосылатын түбірлік үрлегіштердің берік дизайны мен сенімді өнімділігі оларды кең ауқымды секторларда таптырмас етеді. Ағынды суларды тазарту кезінде олар органикалық заттардың биологиялық ыдырауын қамтамасыз ете отырып, аэробты қорыту үшін маңызды аэрацияны қамтамасыз етеді. Акваөсіру өнеркәсібінде олар тоғандар мен резервуарлардағы еріген оттегінің маңызды деңгейін сақтайды, бұл қордың денсаулығы мен өнімділігіне тікелей әсер етеді.

Сусымалы материалдарды өңдеу үшін бұл үрлегіштер цементті, астықты, пластмассаларды және басқа да ұнтақтарды құбырлар арқылы тасымалдау үшін пневматикалық тасымалдау жүйелерінде қолданылады. Тұрақты, жоғары қысымды ауа ағыны ұзақ қашықтыққа материалды тұрақты және тиімді тасымалдауды қамтамасыз етеді. Басқа негізгі қолданбаларға пештерде жану ауасын беру, мұнай-химия зауыттарында газды арттыру және вакуумды орау операциялары кіреді, бұл технологияның өнеркәсіптік спектрдегі әмбебаптығын көрсетеді.

Негізгі қолданбалы секторлар:Ағынды суларды аэрациялау · Аквакультура · Пневматикалық тасымалдау · Цемент өнеркәсібі · Электр станциялары · Химиялық өңдеу · Биогазды өңдеу

7. Негізгі техникалық сипаттамалар және таңдау нұсқаулығы

Оңды таңдауТікелей қосылатын түбірлік үрлегіштерқолданба үшін ағын жылдамдығын, қысымды және қуат талаптарын мұқият талдауды қажет етеді. Әдеттегі қондырғылар 0,6 м³/мин төмен және 120 м³/мин жоғары, 98 кПа дейін шығару қысымымен ағын жылдамдығын ұсынады. Қозғалтқыштың қуаты кішірек қондырғылар үшін 1,1 кВт-тан ірі өнеркәсіптік үлгілер үшін 185 кВт-қа дейін жетеді.

Үрлеу құрылғысын көрсету кезінде қажетті дифференциалды қысымды, сол қысымдағы қажетті ағын жылдамдығын және қоршаған ортаның жұмыс жағдайларын ескеріңіз. Үш лобты ротордың дизайны бұрынғы екі лобты конструкциялармен салыстырғанда жақсартылған пульсациялық сипаттамалары мен тиімділігі үшін салалық стандартқа айналды. Таңдалған үрлегіштің оңтайлы тиімділік нүктесінде жұмыс істеуін қамтамасыз ету үшін өнімділік қисықтары мен техникалық деректер парақтарына кеңес беру өте маңызды, бұл мақсатты қолдану үшін сенімді қызмет көрсетеді.

8. Жиі қойылатын сұрақтар (ЖҚС)
