Пневматикалық тасымалдау жүйесі шаңды, тоқтап қалуды және материалды жоғалтуды қалай жоя алады?

Аннотация

Ұнтақтарды, түйіршіктерді және түйіршіктерді жылжыту шаң бұлттарымен, бітеліп қалған шұңқырлармен, сегрегациямен, сынған өніммен және күні бойы бала күтімімен айналысатын операторлармен жұмыс істемейінше қарапайым естіледі. Жақсы жобаланғанПневматикалық тасымалдау жүйесісусымалы материалды басқарылатын ауа ағынын пайдалана отырып, жабық құбырлар арқылы жылжытады, бұл өсімдіктердің таза, қауіпсіз және тұрақты болуына көмектесіп, қолмен өңдеуді азайтады.

Бұл нұсқаулық вакуум мен қысымнан сұйылту мен тығыз фазаға, фильтрацияға, ауа тығынын таңдауға және құбырды бағыттауға дейін өнімділік пен пайдалану құнына маңызды шешімдерді бөледі. Ол сондай-ақ практикалық бақылау парағын, салыстыру кестесін және жиі қойылатын сұрақтарды қамтиды, осылайша сіз «бізге жұмыс істейтін нәрсе керек» дегеннен анық, төмен тәуекелді сипаттамаға ауыса аласыз. Мысалдар мен ұсыныстар жалпы өндірістік жағдайларды және пайдаланатын инженерлік тәсілді көрсетедіShandong Yinchi Environmental Protection Equipment Co., Ltd.

Мазмұны

• Контур
• Пневматикалық тасымалдау қандай мәселелерді шешеді
• Пневматикалық тасымалдау жүйесі қалай жұмыс істейді
• Вакуумды тасымалдау және қысымды тасымалдау
• Сұйылту фазасы және тығыз фаза
• Сенімділікті анықтайтын негізгі компоненттер
• Сатып алудан бұрын дизайнды тексеру тізімі
• Энергия және пайдалану шығындарының тұтқалары
• Шаңды бақылау және қауіпсіздік ережелері
• Іске қосу және техникалық қызмет көрсету жоспары
• Нақты әлемде қолдану жағдайлары
• Жиі қойылатын сұрақтар
• Қорытынды және келесі қадамдар

Контур

• Сіздің ең үлкен ауырсыну нүктелеріңізді және еденде «табыс» қалай көрінетінін анықтаңыз
• Ұсыныстар салыстырмалы болуы үшін ауа ағыны және қатты заттар негіздерін түсініңіз
• Қашықтық, орналасу және қабылдау нүктелері үшін дұрыс тасымалдау режимін таңдаңыз
• Өнімнің сынғыштығы мен сыйымдылығына қарай сұйылтылған немесе тығыз фазаны таңдаңыз
• Материалдық мінез-құлқыңызға сәйкес келетін сенімді компоненттерді құлыптаңыз
• Өндіріс пен орнату алдында тәуекелді азайту үшін бақылау тізімін пайдаланыңыз
• Бірінші күннен бастап шаңды бақылау, қауіпсіз пайдалану және техникалық қызмет көрсетуді жоспарлаңыз

Пневматикалық тасымалдау қандай мәселелерді шешеді

Егер сіз аПневматикалық тасымалдау жүйесі, сіз мұны көңіл көтеру үшін жасамаған шығарсыз. Сіз мұны істеп жатырсыз, себебі сіздің ағымдағы тасымалдау әдісіңіз уақытты, өнімді және шыдамдылықты қажет етеді.

• Тасымалдау нүктелеріндегі шаңбұл жабдықты қаптайды, үй шаруашылығының дабылдарын қосады және ыңғайсыз жұмыс жағдайларын жасайды
• Материалдың жоғалуы және ластануыашық конвейерлерден, ағып кетуден немесе жиі тазалаудан
• Көпірлеу және бітелуағынның біркелкі болмауына байланысты шұңқырларда, бункерлерде және бұрандалы қоректендіргіштерде
• Сәйкес емес топтамабөліну, төгілу немесе тұрақсыз беру жылдамдығынан туындаған
• Еңбекке жоғары тәуелділікмұнда операторлар материалды жылжыту үшін араласуы керек
• Өнімнің зақымдалуытүйіршіктердің сынуы, ұнтақтың тозуы немесе шамадан тыс ұсақтардың пайда болуы сияқты
• Орналасу шектеулеріқұрылымдардың айналасында, едендер арқылы немесе силостарға дейін бағыттау қажет болғанда

Жабық құбырды тасымалдау көмектеседі, себебі ол ашық тасымалдау нүктелерін азайтады және материалды бақыланатын ауа мен қысыммен жылжытады. Бұл шаң шығатын жерлер аз, төгілетін орындар аз және жасырынатын «жұмбақ жұмыс уақыты» азырақ дегенді білдіреді.

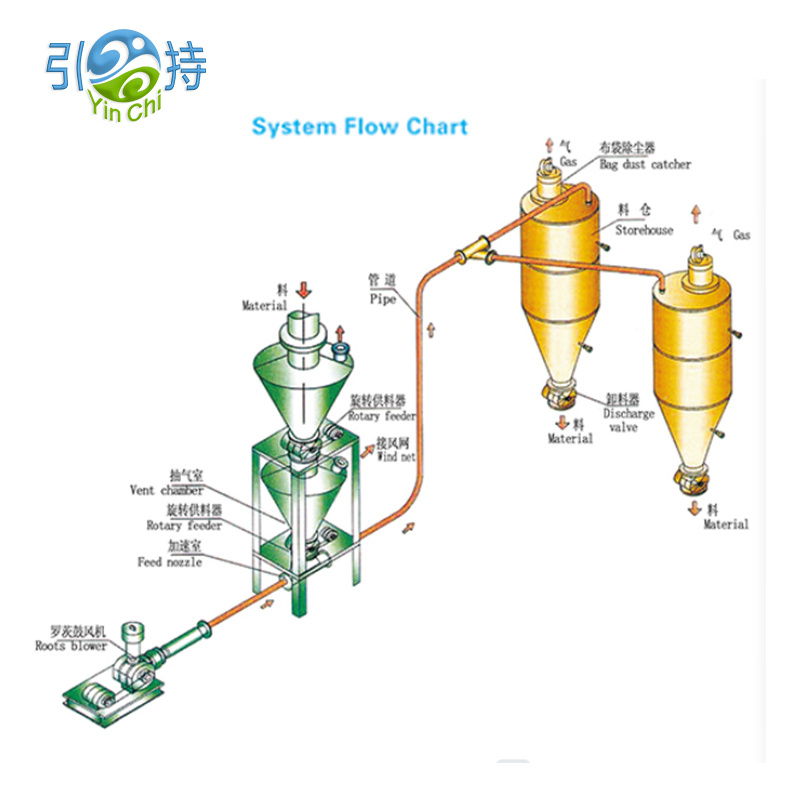

Пневматикалық тасымалдау жүйесі қалай жұмыс істейді

Жоғары деңгейде, АПневматикалық тасымалдау жүйесіқысым айырмашылығы мен ауа ағынын пайдаланып құбыр арқылы сусымалы қатты заттарды тасымалдайды. Материал қабылдау нүктесінде тасымалдау сызығына түседі, қабылдау ыдысына өтеді және ауа сүзу арқылы қатты заттардан бөлінеді.

Құбырдың ішінде не болып жатыр

• Ауа ағыны қозғаушы күш береді
• Тасымалдау режиміне байланысты қатты заттар тартылады немесе итеріледі
• Жылдамдық шөгуді болдырмау үшін жеткілікті жоғары болуы керек, бірақ өнімді бұзатын немесе энергияны ысырап ететіндей жоғары болмауы керек
• Иілулер, ұзақ жүгірулер және биіктіктегі өзгерістер қарсылықты арттырады және тұрақтылыққа әсер етеді

Кез келген дизайннан не талап ету керек

• Қабылдағышта тоқыраусыз, тығынсыз немесе «қақырмай» тұрақты тасымалдау
• Ауысымдар, маусымдар және материал партиясының өзгерістері бойынша болжамды беру жылдамдығы
• Нақты өндіріс жағдайлары үшін өлшемді фильтрациямен шаң өткізбейтін жұмыс
• Тозу нүктелері мен сүзгілерге ақылға қонымды техникалық қызмет көрсету мүмкіндігі

Вакуумды тасымалдау және қысымды тасымалдау

Бірінші таңдаудың бірі - тасымалдау желісі материалды тарту керек пе (вакуум) немесе материалды итеру (қысым). Екеуі де жақсы жұмыс істей алады, бірақ олар әртүрлі өсімдік мәселелерін шешеді.

Практикалық ереже - макетіңізден бастау. Бірнеше нүктеден жинап, бір жерге жеткізу қажет болса, вакуумдық шешімдер жиі желіні жеңілдетеді. Егер сізге материалды алыс силосқа немесе бірнеше жәшіктерге жеткізу қажет болса, қысымды тасымалдау жақсырақ болуы мүмкін.

Сұйылту фазасы және тығыз фаза

Мұнда көптеген жобалар сәтті немесе сәтсіз аяқталады. БірдейПневматикалық тасымалдау жүйесіфазалық таңдау дұрыс емес болса, бір материалмен әдемі және екіншісімен қорқынышты әрекет ете алады.

Сұйылту фазасы

• Материал салыстырмалы түрде жоғары жылдамдықтағы ауа ағынында тасымалданады
• Көбінесе бақылау оңайырақ және ұнтақтар мен түйіршіктердің кең ауқымын өңдей алады
• Тәуекел: жоғары жылдамдық тозуды, шуды және өнімнің тозуын арттыруы мүмкін

Тығыз фаза

• Материал төменірек жылдамдықпен «слаг» немесе «штепсельдік» жолмен қозғалады
• Көбінесе нәзік өнімдерге, абразивті ұнтақтарға немесе деградация мәселелерін азайтуға қолайлы
• Тәуекел: мұқият тамақтандыруды, қысымды бақылауды және материалды реттеуді қажет етуі мүмкін

Егер сіздің зауытыңызда түйіршіктердің сынуы, тым көп майдалану немесе иілулерде көрінетін эрозия сияқты мәселелер болса, тығыз фаза (немесе төмен жылдамдықты стратегия) маңызды үміткер болады. Егер сіздің басты мәселеңіз қарапайым басқару арқылы сенімді тасымалдау болса, сұйылтылған фаза тұрақтылыққа апаратын ең жылдам жол болуы мүмкін.

Сенімділікті анықтайтын негізгі компоненттер

Дәйексөздер қағазда ұқсас көрінуі мүмкін, бірақ құрамдас таңдаулар жеткізушінің материалыңызды түсінетінін көрсетеді. Міне, күнделікті өнімділікті жиі шешетін бөліктер.

• Азықтандыру құрылғысыағып кетуді бақылау және қатты заттардың тұрақты жылдамдығы үшін таңдалған айналмалы ауа бекіткіш клапаны, вентури немесе қысымды ыдысты беру сияқты
• Ауа көзісүзгіні жүктеуге арналған маржамен қажетті қысымға және ағынға арналған өлшемдері бар үрлегіш, желдеткіш немесе компрессор сияқты
• Тасымалдау сызығықысымның төмендеуін шектеуге және шөгуді болдырмауға арналған құбыр диаметрін, иілу және тозу бөлімдерін қоса алғанда
• Қабылдағыш және фильтрациясүзгі аймағын, тазалау әдісін және шаң шығаруды қоса, тұншығусыз үздіксіз жұмыс істеуге арналған
• Басқару құралдары және аспаптароның ішінде қысым датчиктері, сүзгілердегі дифференциалды қысым және бітеліп қалу оқиғаларын болдырмайтын блоктаулар

Көптеген зауыттар үшін ауа құлыптау клапаны үнсіз ақаулық болып табылады. Тым көп ағып кету тұрақсыз тасымалдауды, қабылдағыштың нашар бөлінуін және күтпеген шаңды білдіреді. Тым тығыз немесе нашар сәйкестендірілген саңылаулар жылуды, байланыстыруды және жиі тоқтауды тудыруы мүмкін. Ауа құлпын бөлшектер өлшеміне, температураға, абразивтілікке және қажетті тығыздау деңгейіне сәйкестендіріңіз.

Сатып алудан бұрын дизайнды тексеру тізімі

Орнатудан кейін ұсыныстарды салыстыру және жағымсыз тосын жағдайларды азайту үшін осы бақылау тізімін пайдаланыңыз. Мақсат - кемелдік емес, тәуекелді бақылау.

• Материалдық профилькөлемдік тығыздықты, бөлшектердің өлшем диапазонын, ылғалға сезімталдықты, жабысқақтылықты, абразивтілікті және температураны қоса
• Сыйымдылық мақсаттарыоның ішінде орташа жылдамдық, шыңның жылдамдығы және шыңдардың қаншалықты жиі болатыны
• Қашықтық және маршруттаужалпы баламалы ұзындықты, иілу санын, тік көтергіштерді және қолда бар тірек нүктелерін қоса
• Қабылдау және түсіру пункттеріоның ішінде қазір және екі жыл ішінде қанша көздер мен бағыт қажет
• Тазалық стандартыоның ішінде қабылдағыштың айналасындағы шаңның қаншалықты қолайлы екенін және үй шаруашылығының бүгінгі күні қалай көрінетінін көрсетеді
• Қуат және коммуналдық қызметтероның ішінде қол жетімді электр қуаты және сығылған ауаның тұрақты және құрғақ болуы
• Киімді басқаруоның ішінде иілу стилі, ауыстырылатын тозу бөлімдері және тексеруге рұқсат
• Техникалық қызмет көрсетуге қол жеткізуоның ішінде сүзгіні ауыстыру кеңістігі, ауа құлпы қызмет көрсету рұқсаты және қауіпсіз оқшаулау нүктелері
• Іске қосу жоспарыоның ішінде «әдеттегі» үлгілермен ғана емес, нақты материалыңызбен сынақ жүргізу

Егер ұсыныс осы тақырыптардан аулақ болса немесе оларға түсініксіз жауап берсе, бұл «жақсы» бос орын емес. Міне, сіздің тоқтауыңыз кейінірек пайда болады.

Энергия және пайдалану шығындарының тұтқалары

Пайдалану құны тек қозғалтқыш көлеміне қатысты емес. Бұл сіздің нақты жағдайларыңыз үшін жүйе материалды ең төменгі тұрақты жылдамдықпен және қысыммен жылжыта алатындығы туралы.

• Құбыр диаметрін таңдаужылдамдық пен қысымның төмендеуіне айтарлықтай әсер етеді
• Маршрутизация тәртібімысалы, өткір иілудің азаюы турбуленттілік пен тозуды азайтады
• Ауа ағынын басқару«қауіпсіз болу» үшін материалды шамадан тыс үрлеуден аулақ болуға көмектеседі
• Сүзгі өлшеміауа көзін көбірек жұмыс істеуге мәжбүрлейтін жоғары дифференциалды қысымды болдырмайды
• Ағып кетуді басқаруауа бекітпелерінде және қосылымдарда бос ауаны және тұрақсыз ағынды азайтады

Жалпы жасырын шығындар ауаның шамадан тыс жылдамдығымен жұмыс істейді, себебі жүйеде аспап жеткіліксіз. Жақсырақ қысым мен сүзгіні бақылау арқылы операторлар өздерінің инстинкттеріне емес, процеске сене алады және сіз желіні тұрақты, тиімді терезеде сақтай аласыз.

Шаңды бақылау және қауіпсіздік ережелері

Шаң тек тазалық мәселесі емес. Ұсақ бөлшектер ауаға оңай сіңіп, мойынтіректерге және электр шкафтарына ауысып, ыңғайсыз жұмыс ортасын тудыруы мүмкін. Жабық тасымалдау ашық тасымалдау нүктелерінің санын азайтады, бірақ шаңды басқару әлі де смарт қабылдауға және сүзуге байланысты.

Көрінетін айырмашылықты жасайтын практикалық шаралар

• Фильтрация ұзақ уақыт бойы тұрақты болып қалуы үшін жеткілікті сүзгі аймағы бар ресиверді пайдаланыңыз
• Жұмыс цикліне және шаң әрекетіне сәйкес сүзгіні тазалау әдісін таңдаңыз
• Шаңды төгу кезінде ұсақ заттар жұмыс кеңістігіне қайта енбеуі үшін оны жоспарлаңыз
• Жүйені шынымен жабық ұстау үшін қосылымдарды жабыңыз және тығыздағыштарды ұстаңыз
• Тексеру порттарын қол жетімді етіп қойыңыз, осылайша «кішігірім мәселелер» кенеттен бітеліп қалмас үшін

Материалыңыз жанғыш немесе өте жұқа болса, жобаның басында зауытқа тән қауіпсіздік талаптарын талқылаңыз. Жақсы инженерия белсенді: ол нақты әлемдегі өзгермелілікті болжайды және мінсіз оператор әрекетіне сүйенбей, қорғаныс қабаттарын жасайды.

Іске қосу және техникалық қызмет көрсету жоспары

A Пневматикалық тасымалдау жүйесібатырлықты талап етпеуі керек. Бұған қол жеткізудің ең оңай жолы - іске қосуды кейіннен ойластырылған нәрсе емес, дизайнның бір бөлігі ретінде қарастыру.

• Базалық тесткүтілетін температура мен ылғал диапазонында нақты материалыңызбен
• Жылдамдықты тексерушамадан тыс жеделдетусіз реттеу шегінен асып кеткеніңізді растау үшін
• Сүзгінің жүктелуін бақылаутазалау циклін растау үшін дифференциалды қысымды тұрақты ұстайды
• Киімді тексеру жоспарыанықталған жұмыс уақыты аралықтарында иілу және жоғары әсер ету аймақтары үшін
• Қосалқы бөлшектер стратегиясыауа тығындарының тығыздағыштарына, сүзгі элементтеріне және тозу бөліктеріне назар аудару

Көптеген «жұмбақ мәселелер» қысымның, сүзгі дифференциалдық қысымының және қозғалтқыш жүктемесінің үлгілері ретінде көрінеді. Аспаптар сәнді болудың қажеті жоқ, оны ақылды түрде орналастыру және нақты пайдалану керек.

Нақты әлемде қолдану жағдайлары

Мұнда өсімдіктер пневматикалық тасымалдауды таңдайтын және олар әдетте не үшін оңтайландыратын жалпы сценарийлер берілген.

• Ұнтақты араластырғыштарға берупартия сапасын қорғау үшін шаң өткізбейтін жинауға және дәйекті беруге басымдық береді
• Түйіршіктерді силостарға тасымалдауайыппұлдарды азайту үшін жұмсақ өңдеуге және тозуға төзімді иілуге ​​басымдық береді
• Сөмкелерді төгу станцияларыоператорларды қорғау үшін жергілікті шаң шығаруға және таза қабылдауға басымдық беріңіз
• Бір процесс желісіне бірнеше қабылдаутұрақты коммутация логикасына және теңгерімді соруға басымдық береді

Ортақ жіп - өзгергіштікті бақылау. Материалдық өзгерістер. Қоршаған ортаның ылғалдылығы өзгереді. Операторлар ауысады. Жүйе әлі де тұрақты қолмен араласуды талап етпей, тұрақты ағынды қамтамасыз етуі керек.

Жиі қойылатын сұрақтар

1-тоқсан. Ұсынысты сұрамас бұрын қандай ақпаратты дайындауым керек

Материалдың атауын, көлемдік тығыздық ауқымын, бөлшектердің өлшемдер ауқымын, ылғал сезімталдығын, температураны, қалаған сыйымдылықты, қашықтықтарды, иілулер санын, қабылдау және шығару нүктелерін көрсетіңіз. Егер сізде ағымдағы тасымалдау нүктелерінің және айналадағы шаң жағдайының фотосуреттері болса, бұл инженерлерге болжамды емес, шындықты жобалауға көмектеседі.

Q2. Пневматикалық жүйе нәзік түйіршіктерге немесе түйіршіктерге зақым келтіре ме

Бұл жылдамдық тым жоғары немесе иілулер нашар таңдалған болса мүмкін. Сондықтан фазаны таңдау, бағыттау және иілу дизайны маңызды. Өнімнің тұтастығы маңызды болған кезде, төмен жылдамдықты стратегиялар және тозуға байланысты басқарылатын маршруттау тозуды айтарлықтай азайтады.

3-тоқсан. Неліктен кейбір жүйелер қозғалтқыш қуатты болса да қосылып тұрады

Штепсельді тығындау көбінесе тұрақсыз беруден, тым көп өткір иілулерден, ауа-қатты заттардың дұрыс емес қатынасынан, ылғалға негізделген адгезиядан немесе жұмыс кезінде ауа ағынын өзгертетін сүзгі шектеуінен болады. Көбірек қуат автоматты түрде тұрақты тасымалдауды жасамайды.

4-тоқсан. Ресивердің айналасындағы шаңды қалай азайтуға болады

Қабылдағышты сүзгілеу аймағына, сүзгіні дұрыс тазалауға, тығыздалған қосылымдарға және ұсталған айыппұлдар үшін басқарылатын босату әдісіне назар аударыңыз. Шаң мәселелері әдетте «пневматикалық тасымалдаудың» өзінен емес, кіші сүзгіден немесе нашар тығыздаудан туындайды.

5-тоқсан. Бір жүйе бірнеше материалдарды өңдей алады

Кейде, бірақ бұл материалдардың тығыздығы, бөлшектерінің өлшемі және ағынының мінез-құлқы бойынша қаншалықты ерекшеленетініне байланысты. Бірнеше материалды өңдеу қажет болса, тұрақты жұмыс істейтін терезелерді анықтайтын және практикалық ауыстыру және тазалау қадамдарын қамтитын дизайнды сұраңыз.

Қорытынды және келесі қадамдар

A Пневматикалық тасымалдау жүйесібір өлшемді сатып алу емес, бұл процесс шешімі. Фаза, ауа көзі, беру әдісі, бағыттау және сүзу материалыңыз бен орналасуыңызға сәйкес келсе, едендер таза, үзілістер аз және болжамды өнім аласыз. Олар болмаған кезде шаң, штепсельдер және барлығы аулақ болатын жүйе пайда болады.

Зауыт жағдайлары мен материалдық мінез-құлқына сәйкес келетін дизайнды қаласаңыз,Shandong Yinchi Environmental Protection Equipment Co., Ltd.нақты спецификацияны анықтауға, тасымалдау режимдерін салыстыруға және орнату мен пайдаланудың практикалық жоспарын құруға көмектеседі. Шаңды азайтуға және тасымалдау нүктелерін тұрақтандыруға дайынсыз ба? бізбен хабарласыңыөтінішіңізді талқылау және арнайы шешім алу.
